Тахометр универсальный “ТA-12M”

Технические параметры универсального тахометра “ТA-12M”
Максимальная измеряемая скорость вращения     9999 1/мин
Максимальная погрешность измерения в диапазоне 2 – А 1/мин            ±(0,005•A+1) 1/мин
Дискретность задания уставок         1 1/мин
Потребляемая мощность одного блока       не более 6Вт
Напряжение питания панели            =24В
Рабочий диапазон температур окружающего воздуха      -20…60°С
Максимальная влажность окружающей среды      80 %
Средняя наработка на отказ 75 000 ч
Габаритные размеры настенное исполнение          94х94х57 мм
Габаритные размеры пультовое исполнение          112х11х65 мм
вырез    96х96 мм

Описание (рус.) ↓

Универсальный тахометр “ТA-12M” предназначен для цифрового измерения частоты вращения и подсчета часов наработки (моточасов) контролируемого объекта.

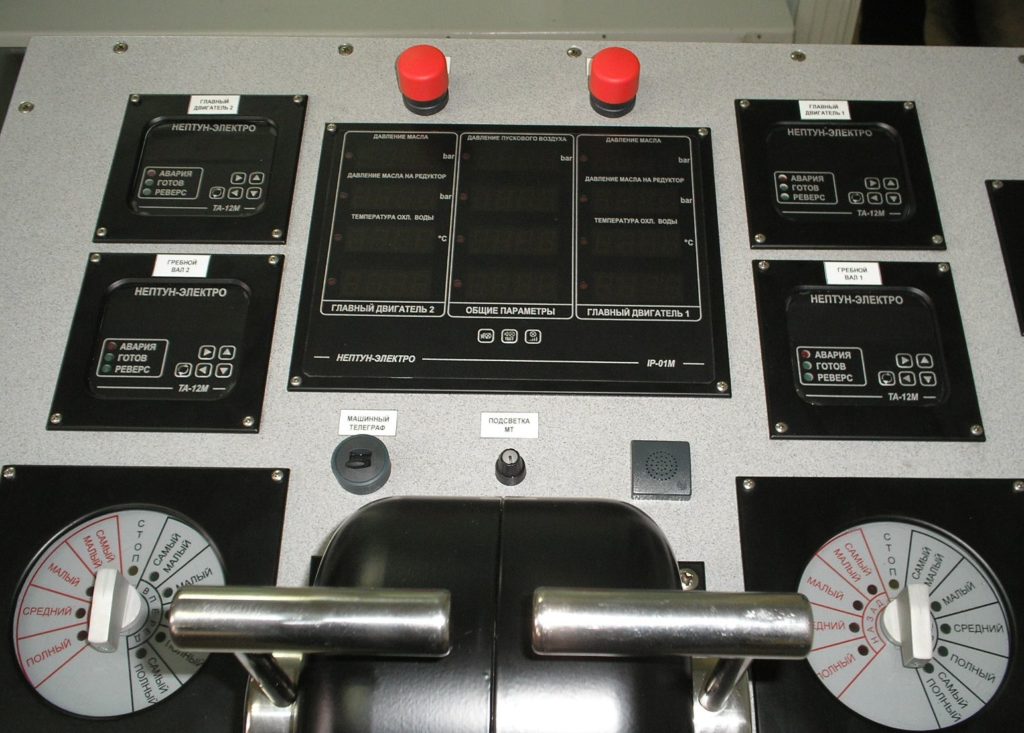

В состав тахометра входят приборы местной и дистанционной индикации. Количество приборов дистанционной индикации оговаривается при заказе. Климатическое исполнение и категория размещения, степень защиты корпусов, стойкость к внешним воздействиям гарантируют надежную работу тахометра в судовых условиях. Универсальный тахометр обеспечивает измерение частоты вращения при совместной работе счетчика с маховиками или фланцами валопровода шириной не менее 12 мм, содержащими зубья с модулем не менее 12 или сверления диаметром не менее 14 мм и глубиной не менее 5 мм, или же болтовыми соединениями фланцев. При этом сверления или болтовые соединения должны быть расположены равномерно по окружности.
Типичным применением тахометра является решение с датчиками, установленными перпендикулярно плоскости фланца с ботовыми соединениями на окружности, проходящей через оси болтов. Такое расположение позволяет без всяких доработок привязать тахометр к действующему агрегату.

Информация об измеренном значении частоты вращения, часах наработки, индексах и значениях заданных уставок представляется на шестиразрядном семисегментном светодиодном знаковом индикаторе тахометра. На индикатор прибора местного измерения выводится информация об измеренном значении частоты вращения, часах наработки, установленных уставках и настройках тахометра. На индикатор прибора дистанционного измерения выводится информация об измеренном значении частоты вращения и часах наработки.
Прибор местного измерения подключен к прибору дистанционного измерения посредством цифрового интерфейса типа “токовая петля”.

Частота вращения может измеряться тахометром как при вращении на передний ход, так и при реверсе. При измерении частоты вращения при вращении только на передний ход используется один датчик, а при полном – два. Цифровой тахометр позволяет контролировать достижение частотой вращения граничных значений: нижнего и верхнего по аварии, нижнего и верхнего рабочего диапазона частот вращения. Для этого в тахометре предусмотрены соответствующие уставки и два выходных сигнала типа сухой контакт. Осуществляется также автоматический контроль исправности счетчика тахометра.
